Cilindermaat opmeten

Stappenplan cilinderslot opmeten

Wil je het vervangen van cilindersloten op de juiste manier uitvoeren? Dan is het bepalen van de juiste cilindermaat natuurlijk erg belangrijk. Neem vooral de tijd om de cilinders zorgvuldig op te meten.

De cilindermaat bestaat uit 2 maten. De lengtemaat vanaf het hart van de cilinder tot de binnenzijde van de cilinder en die van het hart tot de buitenzijde van de cilinder. Deze maat is altijd weergegeven in millimeters.

Er zijn twee manieren om de cilindermaat op te meten.

1. Cilinder opmeten terwijl je de cilinder in de deurlaat zitten
2. Cilinder eerst uit de deurhalen en dan pas meten

Cilinderslot in de deur opmeten

Wanneer je de cilinder in de deur laat zitten voordat je gaat meten heeft dit als voordeel dat je het meten sneller kunt uitvoeren. Een ander voordeel is dat je even goed kunt zien of de maat van het oude cilinderslot wat je wilt gaan vervangen wel de juiste maat heeft. Binnen de richtlijnen van het Politiekeurmerk veilig wonen mag een cilinder maximaal 3mm uit de buitenzijde van het veiligheidsbeslag steken. Het komt regelmatig voor dat cilindersloten te lang of te kort zijn, dit kun je met het bestellen van de nieuwe cilinders dus gelijk oplossen. Het risico van het opmeten van de cilindersloten als deze in de deur zitten, is dat er een meetfout wordt gemaakt. Wanneer je niet vaak cilinders vervangt adviseren wij om de cilinder altijd twee keer op te meten, zowel in de deur als gedemonteerd. Als je de cilinder uit de deur hebt gehaald weet je ook zeker dat je de nieuwe cilinders straks ook weer terug kunt plaatsen.

 Stap 1

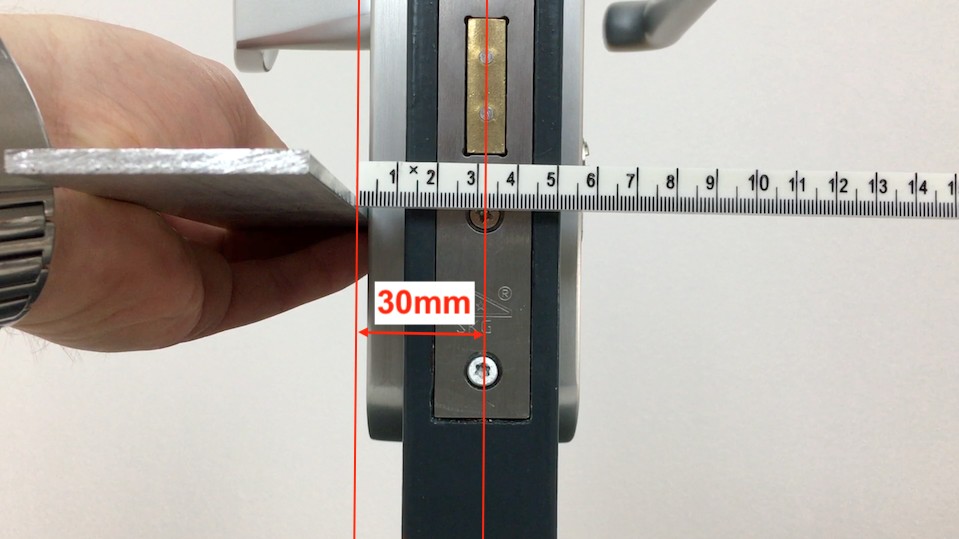

Houd iets vlaks tegen de buitenkant van het deurbeslag aan en meet vervolgens met een duimstok of rolmaat vanaf het vlakke materiaal dat je tegen het beslag aan houdt tot het hart van de cilinderschroef. In onderstaand voorbeeld is de maat van beide 30mm.

Stap 2

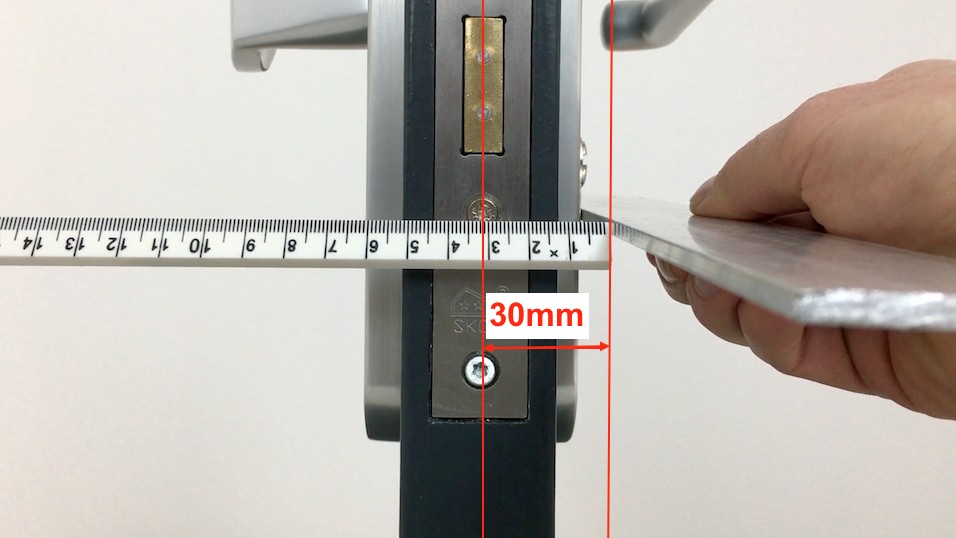

Herhaal deze stap voor de binnenkant van het  deurbeslag en meet met een duimstok of rolmaat vanaf het vlakke materiaal dat je tegen het beslag aan houdt tot het hart van de cilinderschroef. In onderstaand voorbeeld is de maat van zijde B, binnenzijde 30mm.

Cilinderslot uit de deur halen

Stap 1

Draai met een schroevendraaier de cilinderschroef aan de zijkant van de deur los. Steek vervolgens een sleutel in de cilinder en draai de sleutel een klein stukje naar links en naar rechts. Vervolgens kan de cilinder worden aangetrokken met de sleutel, op deze manier haal je de cilinder uit het deurslot.

Stap 2

Meet met een duimstok of rolmaat de cilindermaat op vanaf het hart van de cilinderschroef tot de buitenzijde van de cilinder.

Stap 3

Meet de binnenzijde van het cilinderslot op. Een cilinder met een knopcilinder, een draaiknop van de cilinder hoeft niet te worden opgemeten als je een knopcilinder wilt gebruiken.

Standaard cilindermaten

Een standaard cilindermaat van een cilinderslot is 30-30, hiermee wordt bedoeld dat de cilinder aan beide kanten 30 millimeter lang is, een dergelijke cilindermaat is geschikt voor deuren van 40mm dik. Als alle deuren circa 40mm dik zijn is de kans heel groot dat je een standaard cilindersloten set kunt toepassen. Ondanks dat het soms voor de hand ligt dat alle deuren dezelfde deurdikte hebben adviseren wij om alle cilindersloten na te lopen en op te meten.

Cilindersloten op maat

Bij afwijkende deurdikte’ s zijn andere cilindermaten van toepassing dan de cilindermaat van een standaard cilinderslot. De verlengingen van een cilinderslot starten altijd vanaf de minimale cilindermaat, dit is vrijwel altijd 30-30.

De verlengingen gaan in stappen van 5mm, bij een 30-30 cilinder is de eerste verlenging dus 35-30, de tweede 40-30 enzovoort.

Overzicht cilindermaten bij startmaat 30mm.
