CSG gateway aansluiten op FC5xx serie panelen

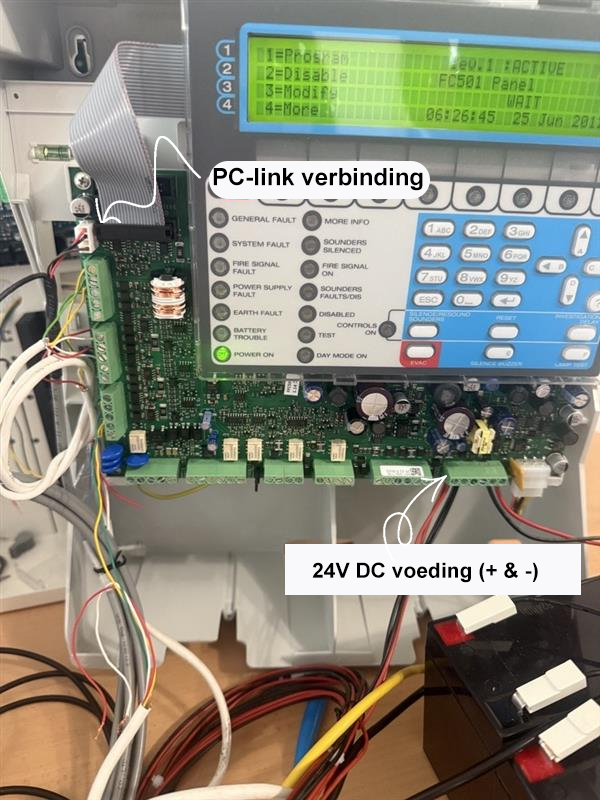

Om de connected gateway aan te sluiten op de FC5xx serie panelen, dienen er twee kabels te worden toegepast tussen de centrale en de gateway. Deze kabels bevinden in de verpakking van de gateway. De eerste kabel is voorzien aan een zijde van een 4-voudige connector met 4 aders, 2x rood en 2x zwart. Deze dient middels de viervoudige connector op de print van de gateway te worden geplaatst en de 2 plussen en minnen worden op het moederbord van de centrale aangesloten. Zie de afbeelding hieronder, de + 24V wordt aangesloten op de eerste klem, boven de tekst 24V. De minnen worden er langs aangesloten.

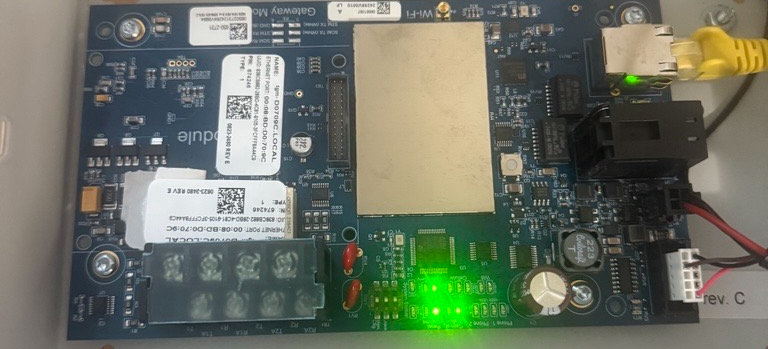

Op de afbeelding hierboven zie je ook de plaats van de PC-Link connector. Deze bevindt zich linksboven naast het scherm. De PC-Link connector is een connector met 3 aders, waarbij rood boven geplaatst moet worden zoals op de afbeelding. De andere zijde van deze kabel is een 10-voudige seriële connector, deze past maar op 1 manier op de gateway. Op de onderstaande afbeelding zie je de connectoren aan de rechterzijde zitten.
